天正暖通如何绘制水管坡度

  在天正暖通软件中，准确绘制水管坡度以及合理设置给排水管线角度是确保暖通系统正常运行的关键环节。

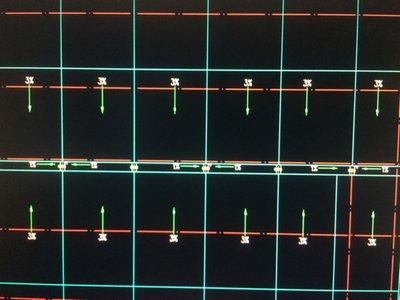

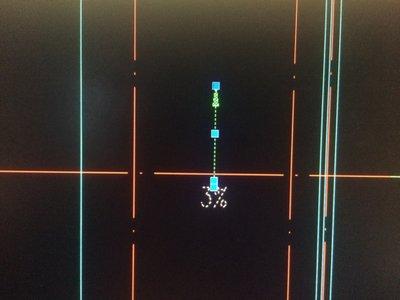

  绘制水管坡度

  1. 明确坡度需求

  首先，要根据实际的暖通设计要求确定水管所需的坡度。不同类型的水管，如供水管、回水管等，可能有不同的坡度标准。例如，一般热水供水管的坡度通常为 0.003 - 0.005，回水管坡度稍小些。

  2. 使用坡度工具

  在天正暖通软件中，找到专门用于绘制坡度的工具。通常可以通过菜单或工具栏中的相关选项进入。选择该工具后，点击需要设置坡度的水管线段。

  3. 输入坡度值

  按照预先确定的坡度数值，在软件提示框中准确输入。软件会根据输入的坡度值自动调整水管的显示，直观地展示出符合要求的坡度效果。

  4. 检查与调整

  绘制完成后，仔细检查水管坡度是否符合设计意图。可以通过查看标注、测量工具等进行验证。如有需要，及时调整坡度值，确保整个水管系统的坡度准确无误。

  给排水管线角度设置

  1. 规划管线走向

  在进行给排水管线角度设置前，要对整个系统的管线走向有清晰的规划。考虑建筑物的布局、设备位置以及排水的顺畅性等因素，确定合理的管线走向方案。

  2. 设置角度参数

  在天正暖通软件中，找到设置管线角度的功能模块。对于水平管线，可直接设置其水平角度为 0°。对于垂直管线，角度为 90°。若管线有倾斜角度，根据实际情况输入相应的角度数值。

  3. 结合坡度调整

  给排水管线角度的设置要与水管坡度相协调。例如，在设置排水管线角度时，要确保其倾斜方向有利于排水，且角度与坡度共同作用，保证排水的顺畅。同时，要注意与其他相关管线，如通风管、电气桥架等的空间关系，避免冲突。

  4. 三维视图检查

  利用天正暖通软件的三维视图功能，查看给排水管线角度设置后的整体效果。从三维视角可以更直观地发现管线之间是否存在碰撞、角度是否符合实际需求等问题。如有问题，及时返回二维视图进行调整，直到三维视图中显示的管线布局合理、角度正确。

  通过以上步骤，在天正暖通软件中能够准确绘制水管坡度并合理设置给排水管线角度，为构建高效、稳定的暖通系统提供有力保障。
